        KJ1096煤礦電力監控系統

        KJ1096煤礦供電監控系統是我公司在充分吸取國內外同類煤礦供電監控系統成功運行的基礎上博取眾長,精心設計的。它不僅適用于大、中型礦井,而且同樣適用于小型及各種地方煤礦使用。 整個系統配置靈活、合理,軟件功能豐富、操作方便,可對整個礦井供電系統進行集中連續的監控。在監控主機屏幕上可以實時顯示各供電設備的運行狀態和監視數據,各種數據能以曲線、圖形和表格等方式直觀顯示,并具有遠程遙控、遠程定值整定、數據存貯、超限報警、打印各種報表和曲線等多種功能,并可以方便地將計算機上的各種信息在模擬盤、大屏幕投影、大屏幕監視器、遠程終端等外部設備上進行顯示,還可以根據用戶的需要組成計算機網絡,實現數據共享。并能夠無縫接入互聯網,使用戶能夠在具有網絡的任何地方瀏覽系統內容。
        零售價
        0.0
        市場價
        0.0
        瀏覽量:
        1000
        產品編號
        地點:
        數量
        -
        +
        庫存:
        0
        產品描述
        參數

        對供電監控系統進行監控,多手段分析,同時整合并提升設備性能。解決供電的牢靠性問題。構建標準的信息化平臺,可實現供 電監控系統的可視化、智能化、自動化為煤礦安全生產,提高效率打好自動化煤礦的基礎。

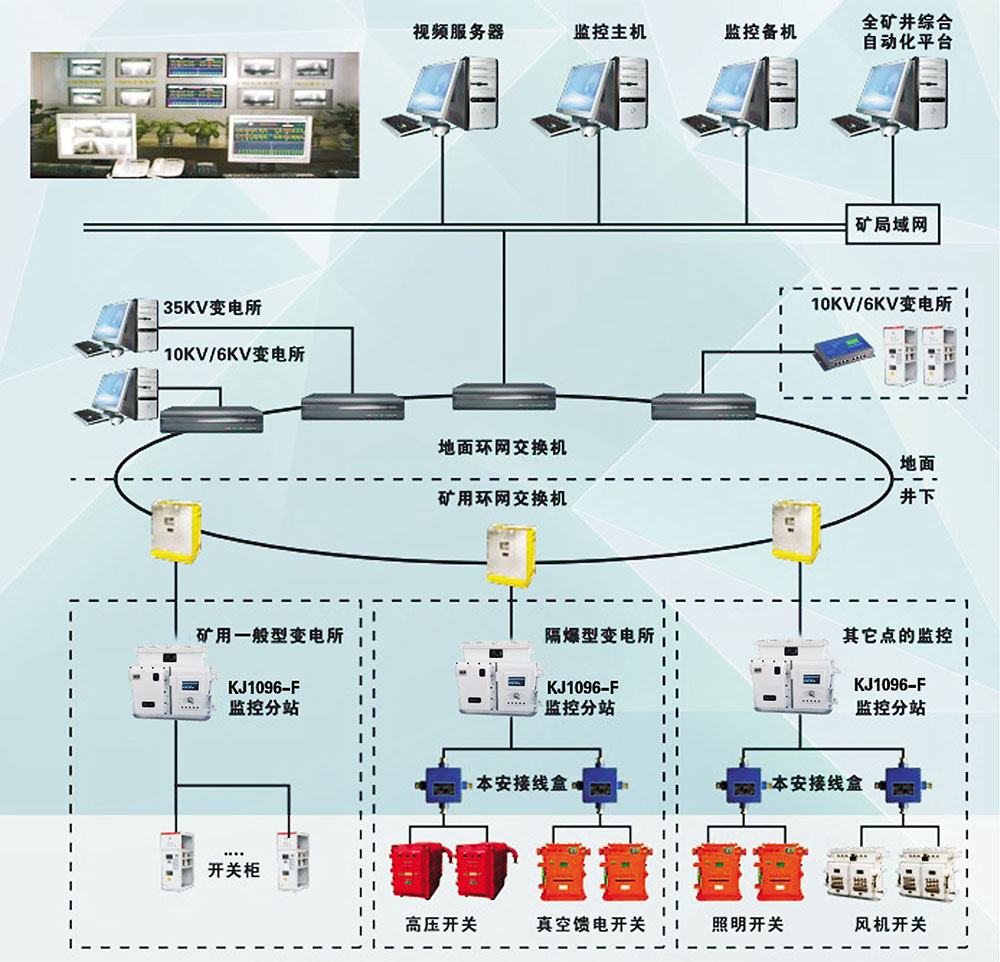

        供電系統



        地面部分有工業級計算機,工業以太網交換機,電力監控 傳輸分站,UPS電源,打印機組成。井下部分主要是隔爆兼本 安型分站(內置不間斷電源),本安型以太網交換機等組成。 通過通訊電纜和光纜等將井下設備與地面設備連接組成完整的系統。

        * 數據采集與處理,實時采集模擬量、開關量、數 字量、脈沖量已經各類保護信息。實時處理數據。

        * 通訊網絡采用總線拓撲結構,接口提供以太網、 RS485、CAN等通訊方式,通過介質采用五類雙絞線,網 線,光纖等,通過設備接口實現遠方控制和數據采集。

        * 故障報警功能,主要是同步井下設備報警,井下 設備發生故障時,地面同步報警。

        * 事件順序記錄、事故追查、定值管理、曲線圖顯 示、趨勢圖顯示。

        * 遠方、就地、主機三級控制方式,牢靠的實現了 主機對裝置的“遙控“功能。

        * 監測防越級開關的工作狀態。

        * 安全管理功能,終端設備和系統上位機上可設置 不同的權限,以保障系統安全性。

        * 在線統計計算,對一些無法實測的數據,可以通 過計算獲得。

        * 界面的顯示和打印功能,可將系統信息以圖形、 曲線、報表、趨勢圖等方式打印出來。

        * 實現與煤礦調度系統、安全監控、生產監控系統 等融合和互動。



        供電



        系統功能

        1)系統是以較高性能的子系統構建優異的變電站自動化系統,從而 球統構成方式較為清晰,系統信兼得更快捷,系統維護方便,系統擴展簡單。

        2)系統人機界面采用圖像、圖符、報表、曲線等多種形式,為操 作員及時提《^統運行中的狀態、數據、故障信息勒關信息。

        3)系統具有強大的數據處理功能,可用于較廣的數據源交換數據,系統還具備了較高性能的I/O驅動。

        4)系統具有多種報警方式,用戶可根據需求,設計成語音,報 表,彈出式窗口等。

        5)系統具有UPS不間斷電源,在斷電的情況下,系統仍可以正常工作2小時以上(如有需求可定制大容量UPS延長供電時間)。

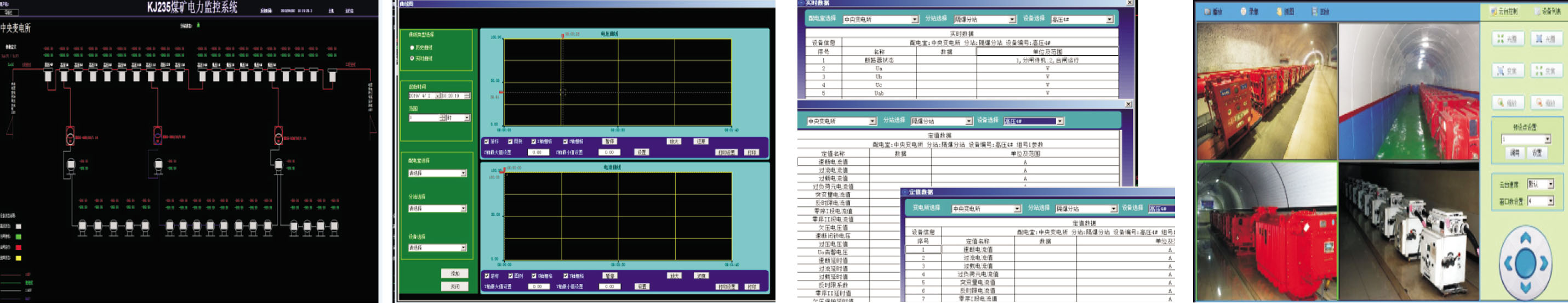

        系統軟件平臺特色

        系統采用北京三維力控ForceControl軟件7.1版組態軟件開發,力控軟件是針對煤礦系統的設計的組就件,他主要艦了:

        1)力控軟件內嵌數據庫,數據庫具有良好的開放性和互聯功能.可以與MES、SIS、PIMS等信 息化系統進行基于XML、OPC、ODBC、OLE Db等接口方式互聯,保障系統采集數據的準確性和 實時性.

        2)軟件可以通過,WEB"的方式發布,用戶可以不許要安裝較多的客戶端,通過打開“瀏覽 器"的方式瀏覽系統監測的施和信息。

        3)鴻控制設備冗余、控制網絡冗余、監控服務器(雙機)冗余、監控客戶端冗余等多種冗余 方式.

        4)方便的靈商發環境,提供各種工程、模板、可嵌入各種圖片以及視頻畫面顯示。

        5)分布式報警、事件處理、支持報警、事件網綴I據斷線存儲,恢復功能。

        6)ActiveX控件對象容器,定義了容器接口集,增加了通過腳本對容器對象的直 接操作功能,通過腳本可調用對象的方法、屬性。

        7)靈活的報表設計功能。軟件本身自帶多種形式的報表,以及報表的設計器。用戶可以根據自 己的需要,進行設計。

        供電監控系統分站

        分站是集控制技術和通訊技術的供電監控系統的智能化產品。實現實時監測電網運行情況,實時的高低壓設備電壓、電流、故息,并將所采集的數搗專輸到地面控制中心,也同時可將地面的控制信息傳輸到井下分站 可用于煤礦井下含瓦斯,粉塵等惡劣的環境中。

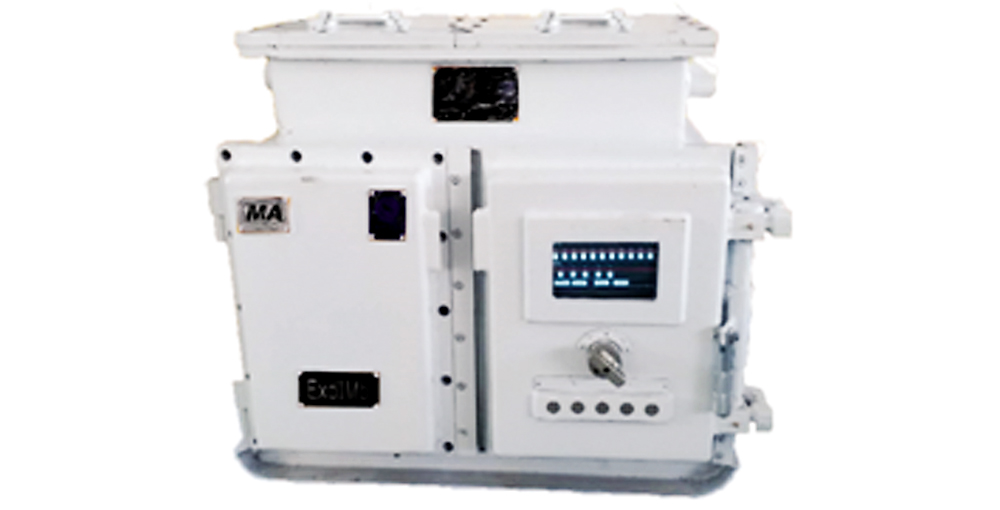

        供電監控系統分站

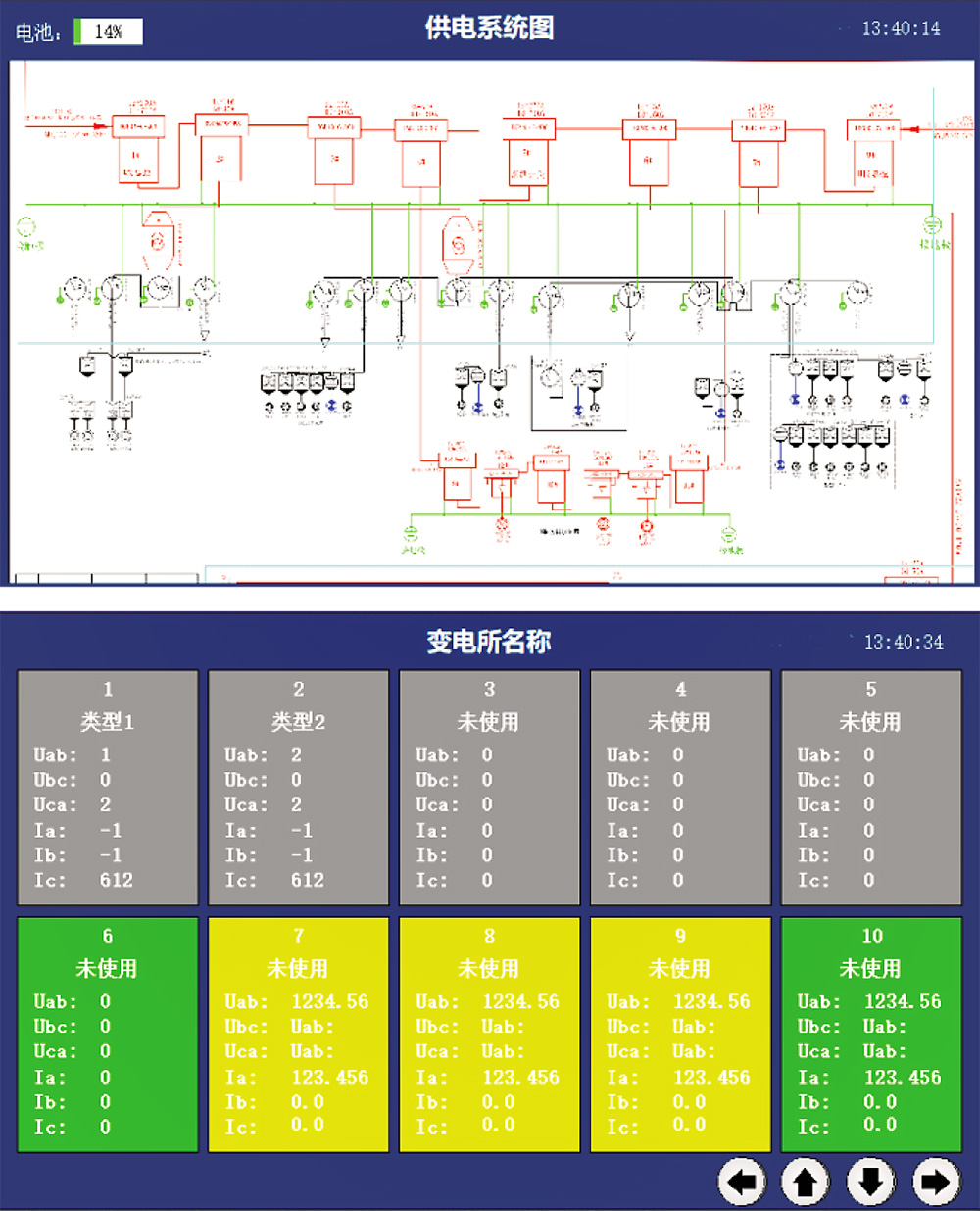

        分站采用隔爆型外殼,內置不間斷電源(工作時間>2小時)。由接線腔,電源腔,主控制腔組成。其內部還有智能協議轉化模塊,本安型以太網交換機,通訊光纖接線盒,式計算機等。分站具有可視性,可操作性,分站嵌入式計算機可實時顯示設備狀態,設備信息,設備數據、報警輪息。分站也可通過門板按鈕對井下設備進行控制操作。

        分站功能

        ● 分站具有與終端設備雙向通訊以及狀態 指朝能,方便用戶查看設備狀態信息。

        ● 可實時監測設備的各種數據,以及報警信息。

        ● 牢靠的接收并傳輸地面下達的指令,從而完成終端的執行的操作準確。

        ● 具有初始化參數和斷電后數據保存功能,從而牢靠的傳輸設備故障因斷電無法上傳故障等重要信息。

        ● 具有修改井下設備參數,控制設備分合閘等。



        供電系統



        系統的主要參數

        系統容量 16臺分站
        分站容量 48臺控制單元
        巡檢周期 小于8秒
        控制周期 小于2秒
        傳輸方式 光纖
        傳輸速率 100M/1000Mbps
        光纖傳輸的最大距離 >40KM
        井下設備到分站傳輸的最大距離 小于300M



        系統配置

        序號 名稱 單位 數量
        1 監控用計算機 按實際需求
        2 系統軟件 按實際需求
        3 打印機/UPS電源 按實際需求
        4 地面機架式交換機 按實際需求
        5 礦用本安型交換機 按實際需求
        6 礦用防爆兼本安分站 按實際需求
        7 礦用電纜 按實際需求
        8 礦用光纜 按實際需求
